產品簡介：

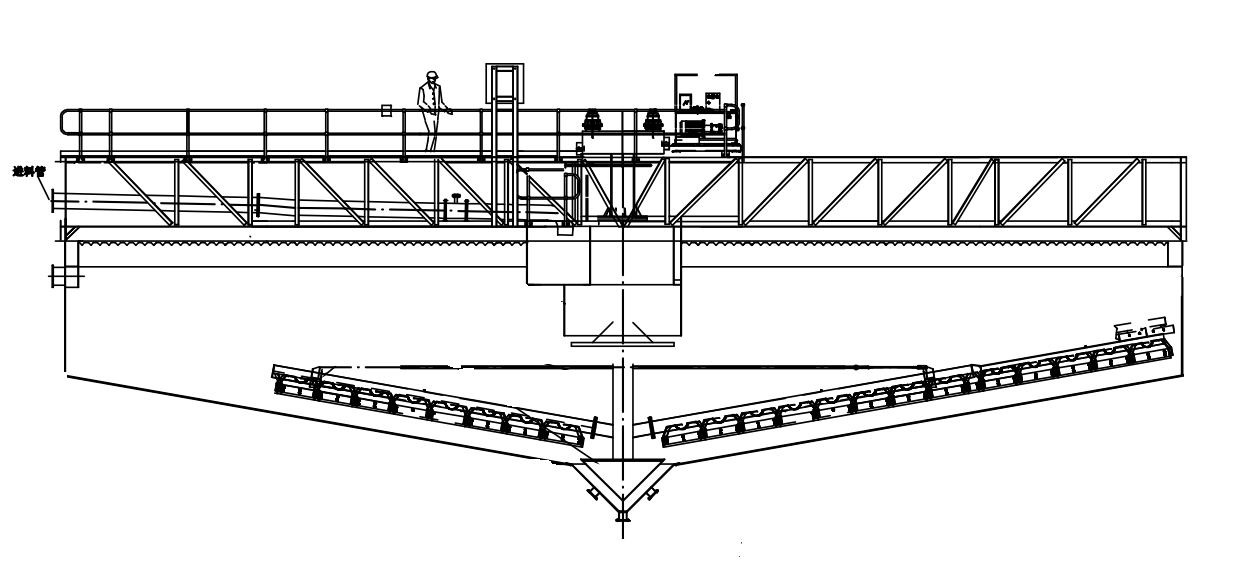

GNZ系列中心傳動濃縮機，是以GB/T10605-2003和JB/T 11004-2010規劃的系列、技術要求為基礎，由我公司研發中心獨立設計的新型系列化連續濃縮和澄清設備。
該系列產品，采用模塊化設計，整機由槽體、支撐、驅動、受料、排料、耙架、提耙等模塊組合而成，可根據您的需求，提供：中心液壓驅動高效濃縮機、中心電機驅動高效濃密機兩種類型。新式結構和控制方式更利于加速物料沉降，提高單位面積的處理能力，降低溢流渾濁度。
使用范圍：
GNZ系列濃縮機，主要適用于濕式選礦作業中精礦的濃縮、洗滌、脫水作業，尾礦的濃縮、脫水作業，也廣泛適用于煤炭、鋼鐵、化工、建材、水泥、污水處理等含固料漿的濃縮和凈化。
產品特點：
1、融合了高效濃縮機的沉降理論和設計思想，單位面積處理能力大，脫水效果好，可方便的實現效率高質化運行。
2、液壓中心傳動，具有自動提耙保護功能；
3、周邊外溢流堰槽設計，有效沉降面積更大、濾液更清；
4、合理的再造漿結構,更利于濃縮效率的提高；
5、采用中心倒錐型集泥斗,對排料二次壓縮，排料濃度更高、更穩定；
6、多點絮凝劑添加方式；
7、采用了重型回轉支撐，經久耐用，無故障運行；
8、中心緩沖深部給料，沒有沖擊受料。
GNZ系列液壓驅動濃縮機基本參數：
|
基本參數 Basic data |
型 號Model |
|||||||||||||
|
GNZ-3
|
GNZ-6 |
GNZ-9 |
GNZ-12 |
GNZ-18 |
GNZ-18 |
GNZ-24 |
GNZ-30 |
GNZ-38 |
GNZ-45 |
GNZ-53 |
GNZ-60 |
GNZ-75 |
||
|
濃縮池內直徑D（m） Inner diameter of concentration pool（m） |
3.6 |
6 |
9 |
12 |
18 |
20 |
24 |
30 |
38 |
45 |
53 |
60 |
75 |
|
|
濃縮池深度h（m） Depth of concentration pool（m） |
2.7 |
3.4 |
3.7 |
3.95 |
4.4 |
4.5 |
4.9 |
5.3 |
6.15 |
7.2 |
8．0 |
8.9 |
8.9 |
|
|
沉淀面積（m2） Settling area（㎡） |
10 |
28 |
63 |
113 |
254 |
314 |
452 |
700 |
1134 |
1590 |
2205 |
2826 |
4416 |
|
|
提耙高度 Lifting height (mm) |
300 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
|
|
提耙速度mm/min Lifting speed mm/min |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
|
|
耙架每轉時間 Truss per revolution time (min) |
1.4-3.2 |
2.3-5.4 |
3.5-8.1 |
4.7-11 |
7.0-16.2 |
7.8-18 |
9.4-22 |
11.5-27 |
15-36 |
20-48 |
26-67 |
26-67 |
26-67 |
|
|
傳動電機功率/kW Drive motor power / kW |
1.1 |
1.1 |
3 |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
15 |
15 |
18.5 |
18.5 |
18.5 |
|
|
主軸最大扭矩(kNm) Spindle maximum torque (kNm) |
8.86 |
14.55 |
60.37 |
81.07 |
221.4 |
246.7 |
405.3 |
496 |
1294 |
1725 |
2765 |
2765 |
2765 |
|
|
驅動油泵排量ml/r Drive oil pump displacement ml/r |
2.5 |
2.5 |
10/13 |
10/13 |
13/16 |
13/16 |
16/25 |
16/25 |
40 |
40 |
40 |
40 |
40 |
|
|
液壓馬達排量ml/r Hydraulic motor displacement ml/r |
80 |
80 |
100×2 |
100×2 |
235×2 |
235×2 |
594×2 |
594×2 |
683×4 |
683×4 |
1000×4 |
1000×4 |
1000×4 |
|
|
外型尺寸/m Outline dimension (m) |
L |
3.90 |
6.6 |
11. |
15. |
21. |
23. |
27 |
33. |
41 |
48 |
57 |
64 |
79 |
|
H |
4.80 |
5.50 |
5.80 |
6.90 |
8.0 |
8.4 |
9.0 |
9.50 |
10.95 |
12. |
12 |
13 |
14. |
|
|
說明：防腐型用于非中性介質，防腐型祼露面采用富鋅底漆+氯化氯丁橡膠漆或艦船專用漆的重防腐涂裝工藝，過流表面粘敷高性能耐磨損、耐酸堿橡膠層。祼露面和過流面均可根據您的要求，采用適合您工作介質的防護層。 Note: Anti-corrosion type is used for non-neutral medium and its exposed surface adopts heavy anti-corrosion coating process of zinc-rich primer & chlorinated chloroprene rubber paint or specific ship paint. The overflow surface is coated with high performance, wear resistant, acid & alkali resistant rubber layer. Both exposed and overflow surfaces can use a protective layer suitable for your working medium, depending on your requirements. |
||||||||||||||
